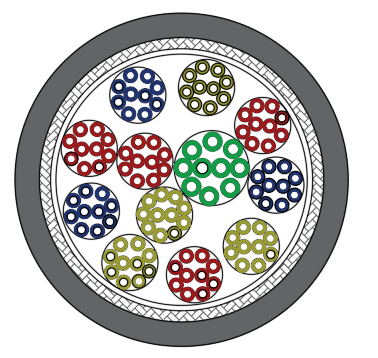

KHDC-HSFEPR系列抗核电磁特种综合线束电缆
栏目分类:特种电缆  发布时间:2023-04-10

  1. 产品慨述

  KHDC-HSFEPR系列抗核电磁特种综合线束电缆是集电源、控制、通信于一体的综合线束电缆,是按用户需求经特殊设计的,该产品采用氟塑料绝缘,抗核电磁脉冲屏蔽结构,高强度耐磨弹性体材料护套,具有电气性能优异,抗强电磁干扰、抗老化、耐低温、高阻燃、防霉菌及耐酸碱浸蚀的特性,电缆结构软柔,机械强度高,且耐磨、抗撕裂,安装极为方便,适用于野外特种环境下抵抗核电磁干扰的动力、电器设备的能量及信息传输。本公司可为用户量身定制类似的产品。

  2、产品标准

  Q/GYT078-2018 KHDC-HSFEPR系列抗核电磁特种综合线束电缆

  3、使用特性

  a) 额定工作电压:300V及以下;

  b) 电缆工作温度:-55~+150℃;

  c) 电缆最小弯曲半径:电缆外径的5倍

  产品主要性能

  1、1553B总线电缆特性阻抗为77±5Ω;(4×2×0.2)5e及(4×2×0.3)5e电缆特性阻抗为100±10Ω。

  2、成品耐压试验:经受工频1500V/5min高压试验,不击穿。

  3、抗核电磁脉冲性能:电缆在核电脉冲场强为50kV/m,频谱不大于100MHZ的环境下,其屏蔽效能不小于70dB。

  4、护套耐低温弯曲试验:(-60±2)℃条件下不开裂。

  5、耐热冲击试验:(150±2)℃条件下不开裂。

  6、阻燃性能:符合GB/T18380.12-2008要求。
